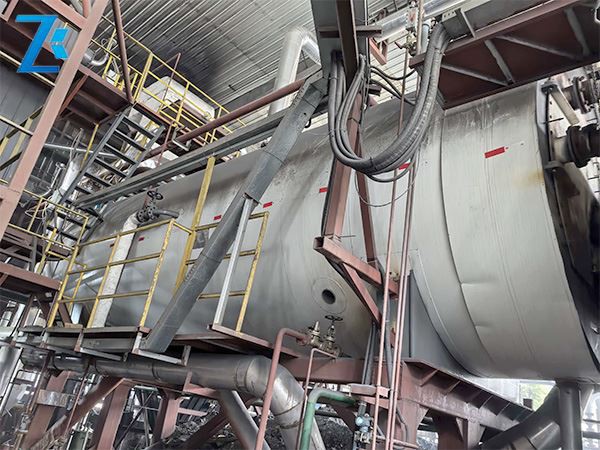

Lwil orizontal-Boiler vapè
Deskripsyon
Chodyè vapè lwil oliv orizontal-yo se yon aparèy enèji tèmik ki fèt orizontal ki sèvi ak lwil oliv kòm gaz prensipal li. Li chofe dlo ki andedan tanbou chodyè a lè li lage enèji chalè atravè konbisyon gaz, pwodui vapè satire oswa sipèchofe. Li gen avantaj tankou estrikti kontra enfòmèl ant, efikasite segondè, fasilite nan operasyon, ak konfòmite anviwònman an. Li ka stab bay vapè ki satisfè kondisyon pwosesis, satisfè bezwen enèji tèmik nan divès senaryo. Chodyè vapè lwil oliv orizontal -tire a estrikteman respekte estanda fabrikasyon chofaj nasyonal yo ak règleman sekirite yo, entegre konbisyon avanse ak teknoloji kontwòl otomatik yo. Balanse enèji efikasite, sekirite, ak pratik, li konpatib ak divès kalite gaz, ki gen ladan lwil oliv limyè ak lou, sa ki fè li altènatif pi pito a chodyè tradisyonèl segondè-polisyon pou rezèv enèji pwòp tèmik.
Eleman prensipal yo
- Kò Chodyè: Plak asye chodyè bon jan kalite -, woule ak otomatikman soude, ak tretman chalè jeneral oswa deteksyon defo.
- Sistèm konbisyon: mak-non brûler, ekipe ak ponp lwil oliv, valv solenoid, ak transfòmatè ignisyon.
- Sistèm kontwòl: konpozan elektrik soti nan Siemens/Delixi ak lòt mak, LCD ekspozisyon kontwolè.
- Sistèm Apwovizyonman Dlo: Ponp dlo santrifujeur plizyè etap, tank depo.
- Tiyo ak enstriman: byen-valv sekirite mak, tiyo pòtay, mezi nivo, kontwolè presyon, ak mezi presyon.
Paramèt pwodwi
|
Modèl |
YYL/YYW 350Y(Q) |
YYL/YYW 450Y(Q) |
YYL/YYW 700Y(Q) |
YYL/YYW 950Y(Q) |
YYL/YYW 1200Y(Q) |
YYL/YYW 1400Y(Q) |
YYL/ YYW 1900Y(Q) |
YYL/YYW 2300Y(Q) |
YYL/YYW 2900Y(Q) |
YYL/YYW 3500Y(Q) |
|||||||
|
Pouvwa nominal (KW) |
350 |
460 |
700 |
960 |
1200 |
1400 |
1900 |
2300 |
2900 |
3500 |
|||||||
|
Ekipman pou chalè × 104(kCal/h) |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
|||||||
|
Efikasite tèmik (%) |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
|||||||
|
Presyon konsepsyon (MPa) |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
|||||||
|
Maksimòm tanperati k ap travay (degre) |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
|||||||
|
Mwayen pousantaj sikilasyon (m3/h) |
40 |
60 |
60 |
100 |
100 |
100 |
160 |
160 |
200 |
200 |
|||||||
|
Kapasite mwayen founo a (m3) |
0.4 |
0.5 |
0.6 |
0.8 |
1.1 |
1.2 |
2.1 |
2.6 |
3.5 |
7.8 |
|||||||
|
Konpetan dyamèt (DN) |
80 |
100 |
100 |
125 |
125 |
125 |
150 |
150 |
200 |
200 |
|||||||
|
Kapasite (KW) |
14.5 |
18 |
18 |
26 |
37.5 |
49.5 |
57.5 |
61.5 |
75 |
75 |
|||||||
|
Gaz aplikab |
Lwil, gaz |
||||||||||||||||
|
Konsomasyon gaz Kg/h (lwil oliv) |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
|||||||||
|
Dimansyon (φ·H)m |
Vètikal founo lwil oliv |
1.3×2.5 |
1.8×3 |
2.0×3.5 |
2.1×3.8 |
2.2×4 |
2.2×4.5 |
2.4×4.6 |
2.7×5.1 |
||||||||
|
Orizontal founo lwil oliv |
1.3×2.4 |
1.8×3 |
1.9×3.2 |
2.0×3.3 |
2.2×3.6 |
2.2×4.2 |
2.4×4.6 |
2.5×5.3 |
|||||||||
|
Ponp sikilasyon |
Modèl WRY |
WRY 80-50-180 |
WRY 100-65-190 |
WRY 100-65-200 |
WRY 100-65-230 |
WRY 100-65-240 |
WRY 100-65-257 |
WRY 125-80-250 |
WRY 125-80-250 |
||||||||
|
Koule (m3/h) |
40 |
60 |
60 |
100 |
100 |
100 |
160 |
160 |
|||||||||
|
Leve (m) |
40 |
38 |
40 |
55 |
70 |
80 |
60 |
60 |
|||||||||
|
Pouvwa (KW) |
7.5 |
11 |
15 |
22 |
30 |
37 |
45 |
45 |
|||||||||
|
Modèl |
YYL/YYW 4700Y(Q) |
YYL/YYW 5000Y(Q) |
YYL/YYW 7000Y(Q) |
YYL/YYW 8200Y(Q) |
YYL/YYW 9400Y(Q) |
YYL/YYW 10500Y(Q) |
YYL/ YYW 12000Y(Q) |
YYL/YYW 14000Y(Q) |
YYL/YYW 15000Y(Q) |
YYL/YYW 16300Y(Q) |
||||||||
|
Pouvwa nominal (KW) |
4700 |
5900 |
7000 |
8200 |
9400 |
10500 |
12000 |
14000 |
15000 |
16300 |
||||||||
|
Ekipman pou chalè × 104(kCal/h) |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1500 |
||||||||
|
Efikasite tèmik (%) |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
Pi gran pase oswa egal a 92 |
||||||||
|
Presyon konsepsyon (MPa) |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
||||||||
|
Maksimòm tanperati k ap travay (degre) |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
||||||||
|
Mwayen pousantaj sikilasyon (m3/h) |
260 |
300 |
340 |
400 |
520 |
600 |
600 |
680 |
800 |
900 |
||||||||
|
Kapasite mwayen founo a (m3) |
8.4 |
8.8 |
10.5 |
11.2 |
11.5 |
13 |
15 |
18 |
21 |
23 |
||||||||
|
Konpetan dyamèt (DN) |
200 |
250 |
250 |
250 |
300 |
300 |
300 |
350 |
350 |
400 |
||||||||
|
Kapasite (KW) |
98.5 |
121.5 |
148.5 |
155 |
195 |
235 |
235 |
295 |
341 |
314 |
||||||||
|
Gaz aplikab |
Lwil, gaz |
|||||||||||||||||
|
Konsomasyon gaz Kg/h (lwil oliv) |
435 |
545 |
660 |
760 |
875 |
980 |
1140 |
1360 |
1620 |
1740 |
||||||||
|
Dimansyon (φ·H)m |
Vètikal founo lwil oliv |
3.2×7 |
3.3×7.5 |
3.5×8.2 |
3.62×9.2 |
3.7×9.6 |
3.65×11 |
3.65×11 |
3.98×11.8 |
4×12.5 |
4.06×12.8 |
|||||||
|
Orizontal founo lwil oliv |
3.23×6.7 |
3.26×7.45 |
3.26×7.9 |
3.62×9 |
3.6×9.48 |
3.65×10.4 |
3.65×10.6 |
3.98×11.5 |
4×12.2 |
4.06×12.5 |
||||||||
|
Ponp sikilasyon |
Modèl WRY |
125-100-257 |
125-100-260 |
150-125-270 |
125-100-250 |
125-100-257 |
125-100-260 |
125-100-260 |
150-125-270A |
150-125-280A |
150-125-280 |
|||||||
|
Koule (m3/h) |
26 |
300 |
340 |
200×2 |
260×2 |
300×2 |
300×2 |
340×2 |
400×2 |
400×2 |
||||||||
|
Leve (m) |
70 |
70 |
76 |
60 |
70 |
70 |
70 |
76 |
78 |
78 |
||||||||
|
Pouvwa (KW) |
75 |
90 |
110 |
55×2 |
75×2 |
90×2 |
90×2 |
110×2 |
132×2 |
132×2 |
||||||||
Avantaj pèfòmans debaz yo
- Efikasite konbisyon: Ekipe ak brûler pwopòsyonèl enpòte oswa pwodui domestik ki gen bon jan kalite segondè, pou reyalize rapò egzak gaz-lè pou konbisyon konplè epi pa gen lafimen nwa.
- Efikasite Transfè Chalè: Bati-nan eleman koule ajite nan tib lafimen yo deranje kouch fwontyè laminè gaz lafimen, amelyore transfè chalè konvektif.
- Rekiperasyon Chalè Dechè: Aparèy ekolojik-zanmitay oswa kondansateur yo ka konfigirasyon jan sa nesesè pou itilize chalè fatra ki soti nan gaz echapman an pou chofe dlo manje a, plis diminye tanperati gaz echapman an pi ba pase 100 degre ak siyifikativman amelyore efikasite jeneral tèmik chofaj la.
- Ekipe ak yon sistèm kontwòl entèlijan lè l sèvi avèk yon PLC oswa yon kontwolè mikwo-odinatè segondè-, ki pèmèt:
- Operasyon totalman otomatik: yon sèl -bouton demaraj, ignisyon otomatik, purge, combustion, ak fèmen.
- Règleman chaj: Otomatikman ajiste chaj chodyè a nan wo, ba, oswa ba ki baze sou chanjman presyon vapè, ekonomize gaz.
- Siveyans tan reyèl-: ekspozisyon an tan reyèl- presyon vapè, tanperati dlo chodyè a, tanperati gaz echapman, estati fonksyònman, ak kòd defo.
Adopte yon konsepsyon entegre, kò chodyè a, brûler, ponp dlo, sistèm kontwòl, tiyo, ak enstriman yo tout entegre nan baz la ak anbake kòm yon inite konplè. Itilizatè yo sèlman bezwen konekte dlo, elektrisite, lwil oliv, chemine, ak tiyo vapè sou sit-pou mete l an fonksyon, sa ki diminye sik enstalasyon an anpil.
Atravè teknoloji konbisyon ki ba-NOx ak kontwòl egzak kantite lwil, jenerasyon NOx (oksid nitwojèn) efektivman siprime. Opakite gaz lafimen pi ba pase nivo Ringelmann 1, satisfè nòm nasyonal ak lokal emisyon anviwònman an.
Plizyè sistèm pwoteksyon sekirite
- Pou asire operasyon an sekirite ak ki estab nan ekipman an, chodyè a ekipe ak plizyè aparèy pwoteksyon sekirite ki konekte:
- Pwoteksyon Overpressure: Lè presyon vapè a depase limit anwo a, brûler la fèmen otomatikman epi li bay yon alam ki tande ak vizyèl; si valv sekirite a vwayaje, soulajman presyon mekanik ka reyalize.
- Pwoteksyon Nivo Dlo ki ba: Ekipe ak yon elektwòd endepandan oswa flote{0}}kalite nivo dlo, lè nivo dlo a tonbe anba nivo limit la, brûler la otomatikman fèmen epi bay yon alam pou anpeche sèk boule.
- Pwoteksyon flanm dife: brûler la ekipe ak yon fotorezistans / Capteur fotoelektrik pou kontwole flanm dife a; an ka ta gen flameout aksidan, rezèv gaz la pral koupe epi tiyo gaz la pral fèmen nan kèk segonn.
- Pwoteksyon Tanperati: Gen ladann pwoteksyon kont tanperati gaz lafimen nòmal ak surchof dlo chodyè.
- Deteksyon flit gaz: Si yo konfiguré kòm yon gaz-tire oswa doub-tip gaz, sere tiyo gaz la pral otomatikman tcheke anvan demaraj.
FAQ
Q1: Ki avantaj prensipal yon chodyè vapè lwil orizontal-konpare ak yon chodyè vètikal?
A1: Avantaj prensipal yo nan yon chodyè vapè lwil orizontal-yo se:
- Pi bon kalite vapè: Avèk yon pi gwo volim dlo ak espas vapè, makonnen ak yon vapè-separasyon dlo, vapè pwodiksyon an pi sèk ak pi estab.
- Pi wo efikasite tèmik: Sèvi ak yon estrikti twa-pase, koule gaz la pi long, sa ki lakòz echanj chalè pi konplè epi jeneralman pi gwo ekonomi enèji konpare ak yon chodyè vètikal.
- Plis Konbisyon konplè: Pi gwo espas founo a apwopriye pou brûler gwo -pouvwa, ki mennen nan konbisyon gaz pi konplè.
- Antretyen Pratik: Tiyo yo ka enspekte lè yo tou senpleman louvri bwat lafimen devan an; espas entèn la se relativman Spacious.
Q2: Ki sa ki dire lavi chodyè a? Ki jan yo ta dwe fè antretyen woutin?
A2: lavi konsepsyon: lavi konsepsyon tipik la se 10-15 ane, tou depann de materyèl yo, pwosesis soude, ak tretman dlo.
Pwen kle pou antretyen woutin:
- Jesyon Dlo: Yo dwe enstale yon adousisan dlo pou anpeche dekale. Sa a se faktè ki pi enpòtan nan pwolonje lavi chodyè a.
- Antretyen fèmen: Pou -arrêt alontèm, itilize swa "antretyen sèk" (mete desiccant) oswa "antretyen mouye" (purge ak nitwojèn oswa solisyon alkalin) pou anpeche korozyon oksijèn.
- Netwayaj regilye: Regilyèman netwaye sann nan sann andedan tiyo chemine yo ak depo kabòn yo sou ajutaj brûler yo.
